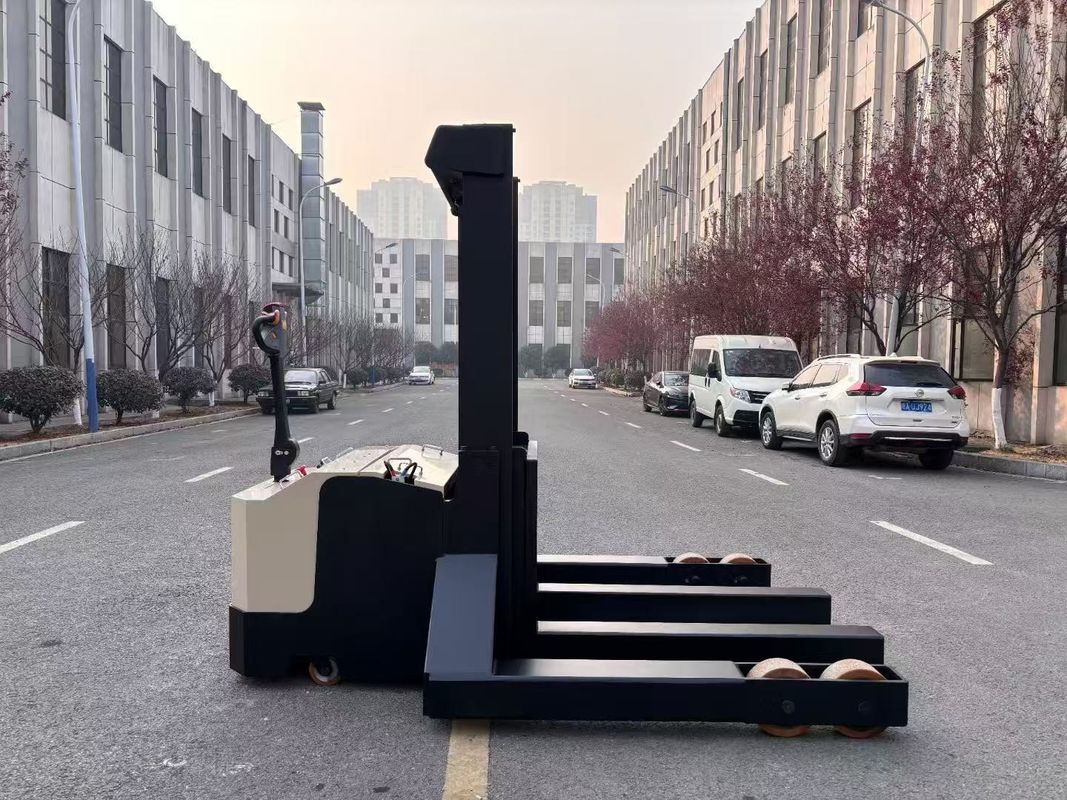

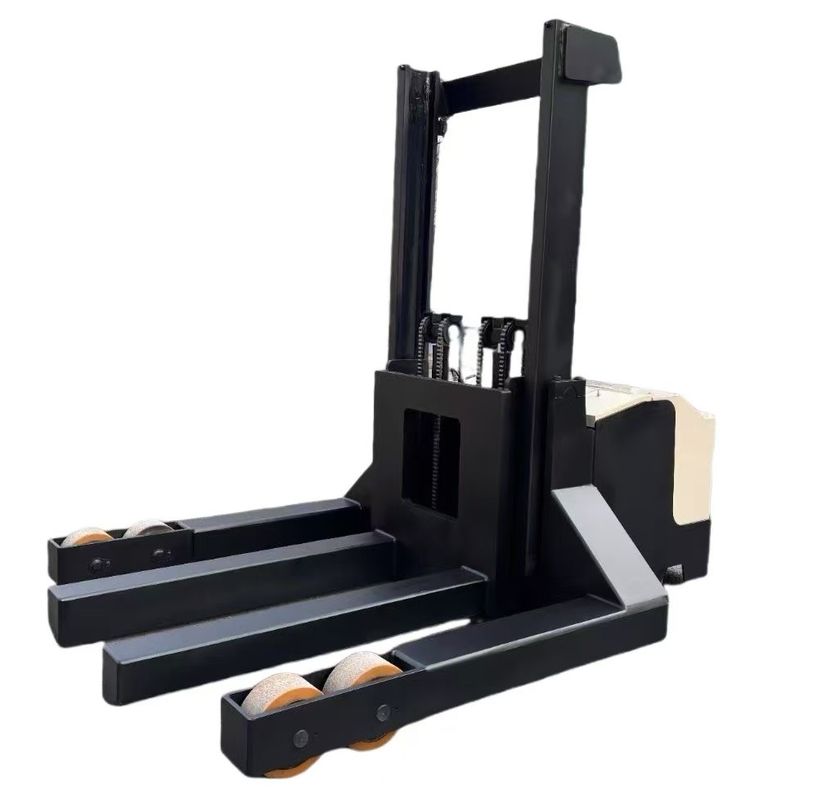

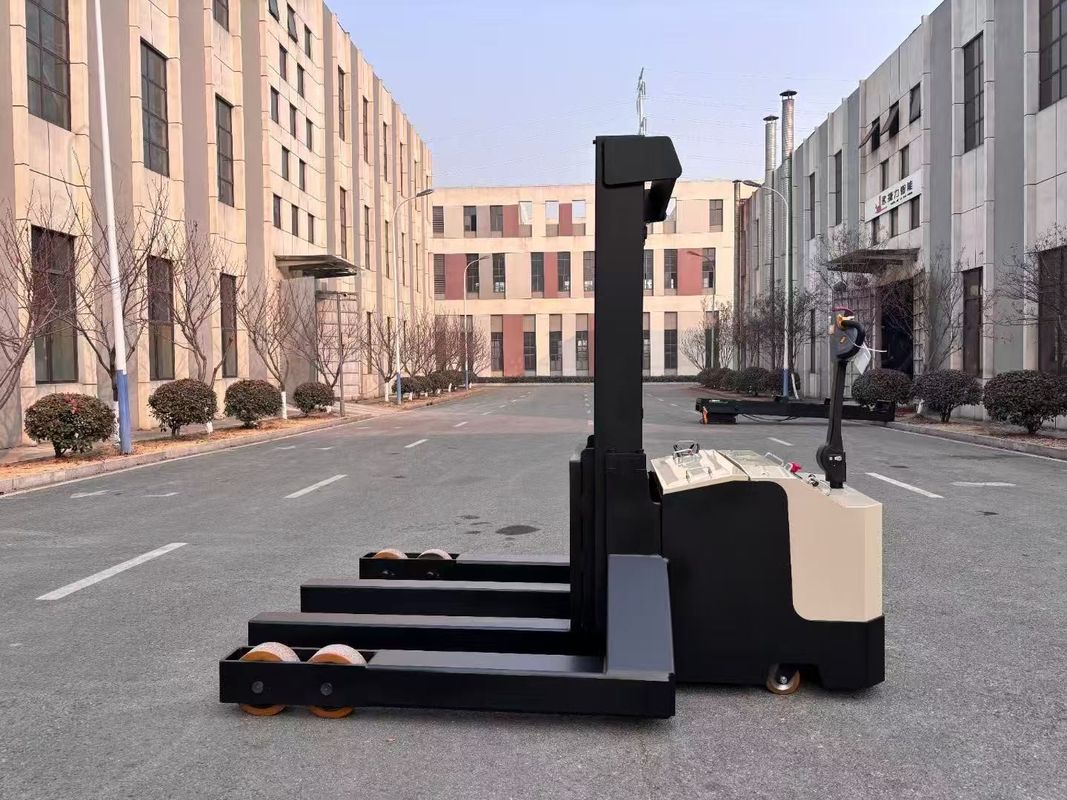

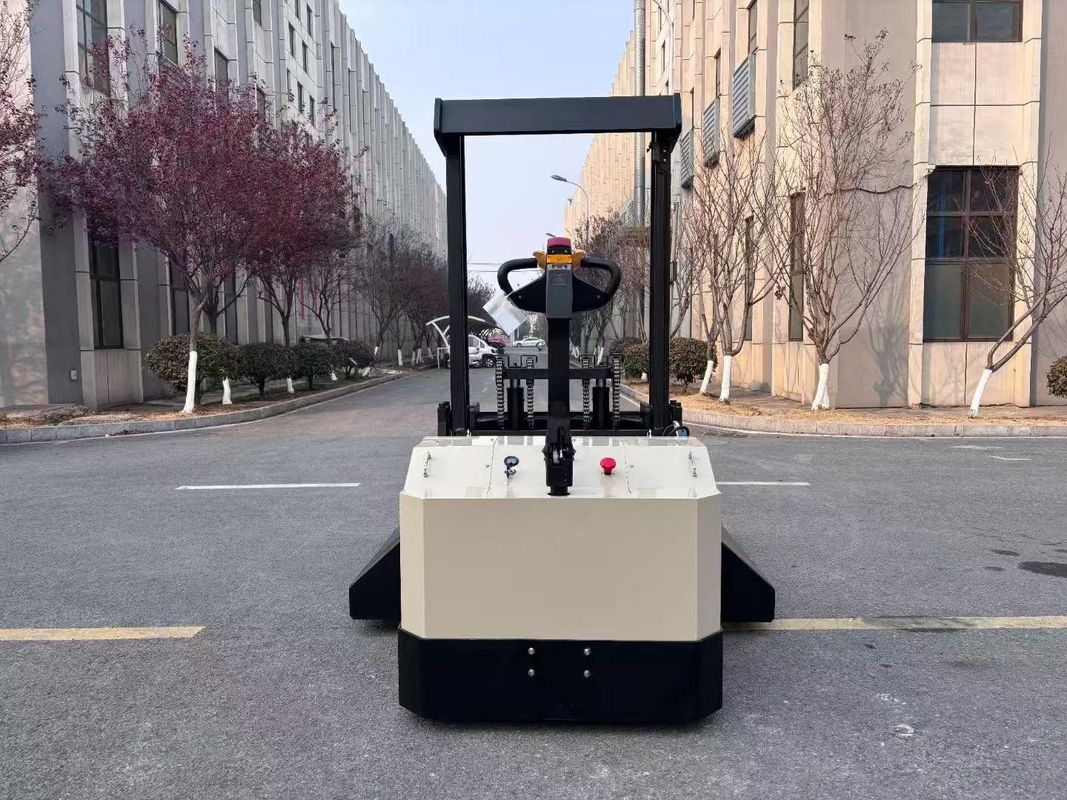

Non-standar forklift Stacker
Kapasitas beban nominal: 5000kg
Ketinggian angkat: 1200mm
Panjang tali: 1550mm
Lebar tali: 800mm
Kapasitas baterai: 48V300AH
Sistem Kontrol Curtis
Gaya berjalan kemudi elektronik
Lapisan logam penutup cangkang
Keuntungan
Keamanan / Aman
Produk parameter
| 型号 | Model | CDD30D-17 | |
| 驱动方式 | Jenis daya | Baterai asam-timah | |
| Cara mengemudi | Jenis pengemudi | 步行式 tipe walkie | |
| 额定载荷 | Beban nominal | Q ((kg) | 5000 |
| 起升高度 | Ketinggian angkat | h3 ((mm) | 1200 |
| 总长 | Panjang keseluruhan | L1 ((mm) | 2067 |
| 总宽 | Lebar keseluruhan | b1/b2 | 850/1360 |
| 货叉 ukuran | Ukuran garpu | s/e/l ((mm) | 65/190/1150 |
| 货叉 luar sisi jarak | Lebar luar garpu | b5 ((mm) | 680 |
| 门架闭合高度 (menutup ketinggian) | Ketinggian tiang tertutup | H1 ((mm) | 2090 |
| 起升时门架最大高度 (含) | Tinggi maksimum tiang saat mengangkat (termasuk sandaran beban) | h4 ((mm) | 5100 |
| lebar rak | Lebar punggung beban | b3 ((mm) | 800 |
| 货叉离地高度 ((minimum) | Ketinggian garpu dari tanah (minimal) | h6 ((mm) | 86-88 |
| 整车离地间隙 | Ketinggian kendaraan dari tanah (minimal) | m ((mm) | 30 |
| 操纵手柄离地高度 | Ketinggian gagang pengendali | h5 ((mm) | 1270 |
| akumulator, tegangan listrik/kapasitas nominal | Baterai, tegangan/kapasitas | V/Ah | 24/210 |
| Baterai berat | Berat baterai | kg | 90 |
| 整车重量 ((termasuk baterai) | Berat kendaraan (termasuk baterai) | kg | 1370 |
| 驱动电机功率 ((S2-60min) | Kekuatan motor penggerak (S2-60min) | kw | 1.5 ((AC) |
| 起升电机功率 | Kekuatan motor angkat | kw | 2.2 |
| ban | Ban | 聚氨?? Polyurethane | |
| ukuran ban, roda penggerak | Dimensi ban, roda penggerak | mm | φ250x80 |
| ukuran ban, berat roda | Dimensi ban, roda beruang | mm | φ85x70 |
| Ukuran roda timbang | Dimensi roda neraca | mm | φ130x55 |
| 车轮数量,前/后 ((x=驱动轮) | Jumlah roda, depan/belakang (x = roda penggerak) | 4/1X-3 | |
| Jarak roda, sisi penggerak | Jalur roda, sisi drive | mm | 545 |
| 轮距,承重侧 | Jalur roda, sisi beruang | mm | 490 |
| 轴距 | jarak roda | y(mm) | 1421 |
| 载荷中心 | Pusat beban | C ((mm) | 600 |
| 前悬距 | Lemparan depan | x ((mm) | 695 |
| 转 半径 | Radius berputar | Wa ((mm) | 1637 |
| 堆?? 通道宽度 ((托盘1000x1200)1200跨货叉 | Lebar saluran tumpukan (palet 1000x1200)1200 melintasi garpu | Ast ((mm) | 2511 |
| 堆?? 通道宽度 (托盘800x1200)1200沿货叉 | Lebar saluran tumpukan (palet 800x1200)1200 di sepanjang garpu | Ast ((mm) | 2482 |
| 满载时桥负荷,驱动侧/承重侧 | Beban penuh pada poros, sisi penggerak/sisi pembawa | kg | 1016/2354 |
| 空载时桥负荷,驱动侧/承重侧 | Beban pada poros tanpa beban, sisi penggerak/sisi bantalan | kg | 900/470 |
| Percepatan perjalanan, penuh / kosong. | Kecepatan berkendara, penuh beban/tidak beban | km/jam | 3.5/4.0 |
| 起升速度,满/空载 | Kecepatan angkat, beban penuh/tidak ada beban | mm/s | 80/125 |
| 下降速度,满/空载 | Kecepatan penurunan, beban penuh/tidak ada beban | mm/s | 160/105 |
| maksimal kemampuan memanjat,满/空载 ((S2-5min) | Peningkatan maksimum, beban penuh/tidak ada beban (S2-5min) | % | 6/10 |
| 制动方式 | Jenis rem | 电磁制动Brek elektromagnetik | |
| 转向方式 | Jenis kemudi | 机械转向Mekanika kemudi | |
| Baterai penggantian | Metode penggantian baterai | 吊取式 Jenis angkat | |
|
Catatan:1, di atas adalah CDD20D Cangkang sisi luar jarak untuk 680mm, loadload曲线 di atas adalah kurva beban dari CDD20D Cangkang dengan jarak luar 680mm 2Jarak sisi luar garpu adalah 560mm saat, CDD20D pada ketinggian pendaratanH1600~2500mm saat, tidak kehilangan beban; Ketika jarak luar garpu adalah 560mm, CDD20D tidak akan kehilangan beban ketika ketinggian pendaratanHis 1600~2500mm; ketinggian pendaratanH2500~5000mm saat, pada dasar kurva beban standar sesuai turun 150kg.Ketika ketinggian angkat His2500~5000mm,muatannya dikurangi sebesar 150 kg sesuai dengan kurva beban standar. |
|||
